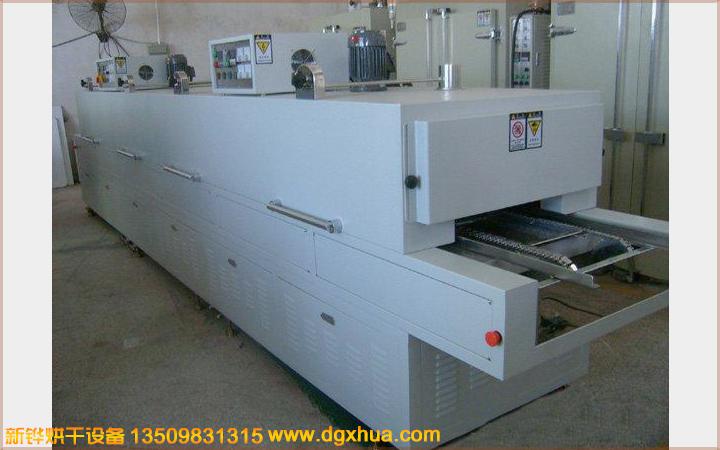

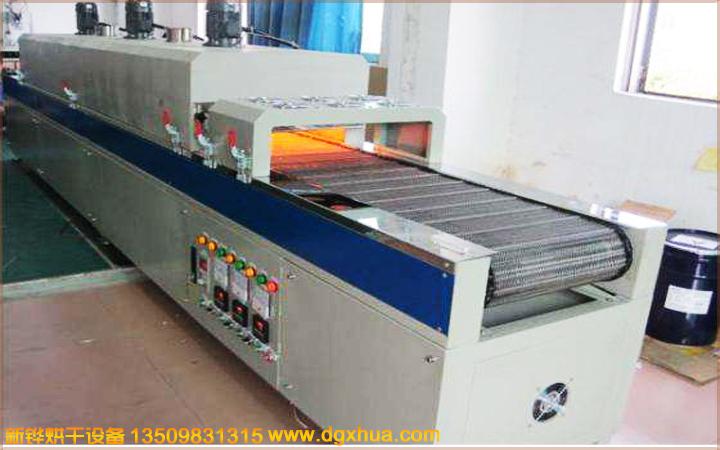

红外线隧道炉、水性涂料干燥流水线隧道炉、涂料流平红外线预热隧道炉

隧道炉介绍： 参考尺寸：长12米 宽1.6米 高1.58米

型号：XHSOQ-50-3R

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

一、设备用途： 用于产品涂料流平、红外线预热、水性涂料干燥和搭配UV工艺做先流平后立体UV光固等用途；

二、设备特点：

1、采用SCR/SSR电子节能控温设计，省电！

2、采用变频链式+穿杆力骨制作，输送安全！

3、采用炉内均匀度正负3度内，六面均匀保温！

4、采用进口JMZ-IR1000红外线IR加热，升温快；

 5、炉体分段设计安装，分段精密自动控温。

 三、工作原理和加热方式： 隧道炉又叫输送式烤箱，采用红外线（IR）、紫外线（UV)、电热管、热蒸汽、瓦斯煤气、生物颗粒和微波发生器等发光发热方式进行升温加热，常见用于自动化烘烤、流平、杀菌或干燥产品等用途，也可以根据客户产品工艺生。
