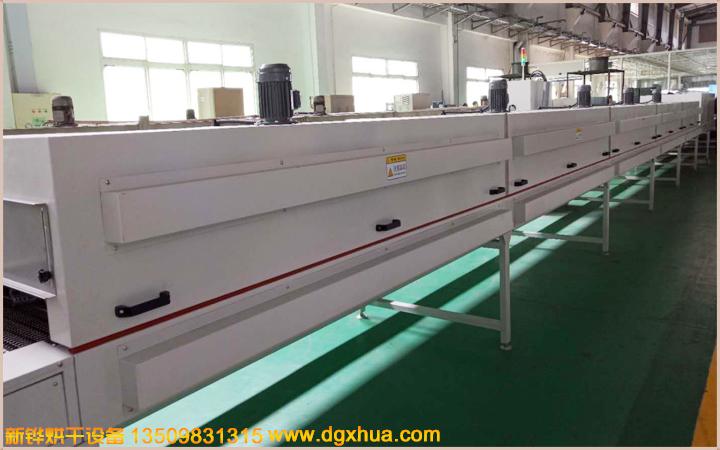

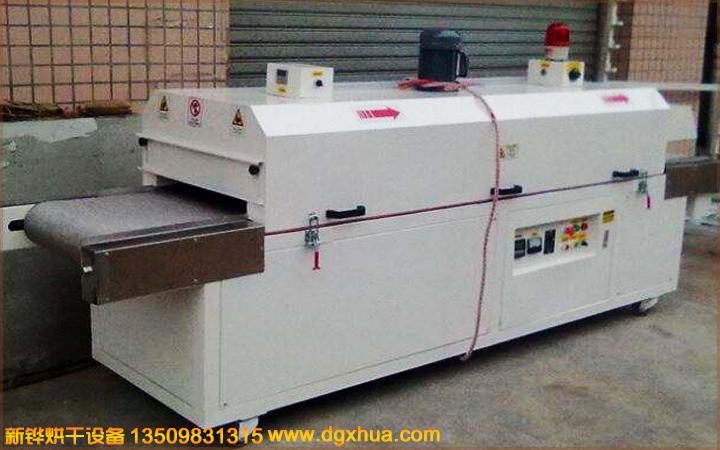

pcb变压器隧道炉、pcb线路板隧道炉、pcb电子线路板烘干隧道炉、工业电子烘干隧道炉

pcb线路板型号：XHSOL-40-2IR

内箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

进料口高：0-100mm

进料段长：3*500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：260mm

输送宽度：400.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度150㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

pcb线路板性能特点：

1. 传送带无级调速适用于手动和半自动、全自动印刷机进行联机操作。
2.设热风循环系统，温度、风量均匀，电子线路板不仅能迅速干燥，且收缩率小，保证了电路板的烘干质量。
3.变频电机驱动，无级调速，数字显示，传动平稳。隧道炉采用两条高质304不锈钢专用链条双边传送。
4.远红外电热管加热，由4个台湾阳明智能微电脑温控表独立控制。
5.进出料端分别装有急停开关，方便操作者处理紧急情况，在出料口并装置到料接近开关自动停机，增加了安全性。
6.高压制冷，工件出料后，可达室温。
7.本机可根据不同电路板印品、不同特性的油墨，进行单灯、多灯组合操作，在保证印品质量的基础上，同时也节约了能源。
东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

科技主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。
