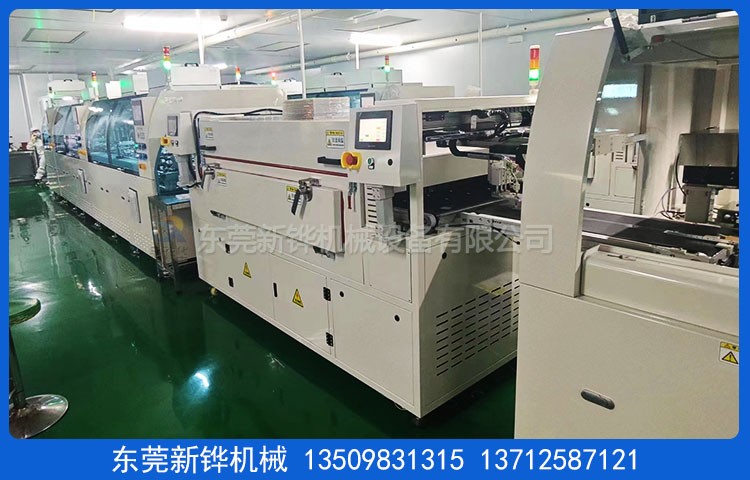

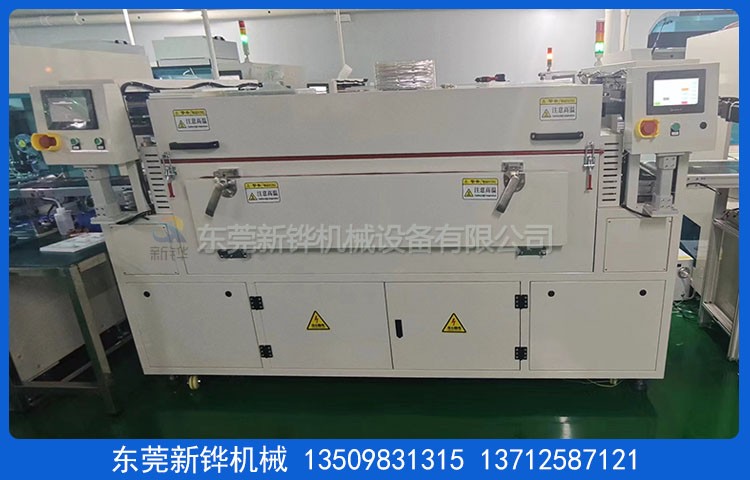

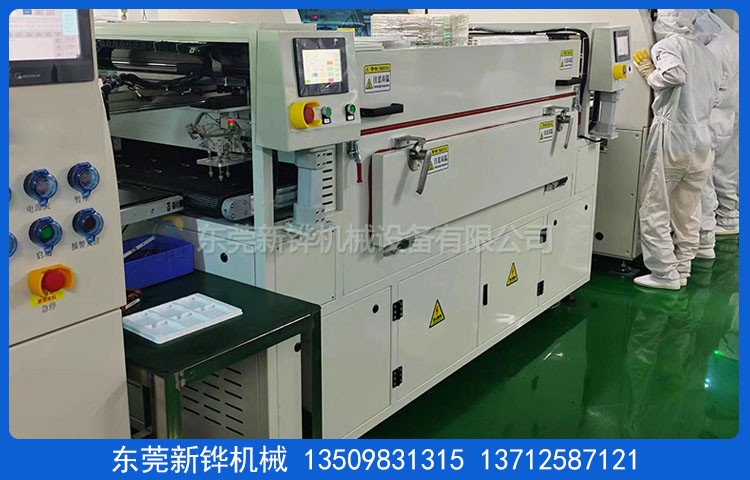

设备名称:红外线烘干隧道炉
设备型号:XHSO-F2-2.5-1-2TR
机台电源:AC380V 3φ 50HZ 19KVA
烘烤尺寸:长1800 × 宽1030 × 高100mm
输送尺寸:长2500 × 宽1250 × 高1650mm（以实物为准）
机台结构:上下双面加热，入料口高度:100mm，进料段350 恒温段:1800mm，出料段350mm
检修方式:加热段开检修门+手动撑杆?；ど杓?，方便检修及清洁保养。
机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接，输送网带面到地面高1000±10mm。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。
机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。
机台颜色:红外线烘干隧道炉经防锈处理后静电高温粉体涂装，整机为定制（东亚升XH-1435诚亿白）。
保温材料:白色硅酸铝保温，保温层厚度80-100mm。
门密封条:?20mm耐高硅胶双密封条密封处理，美观无污染。
温度范围:最高温度:常温～MAX200℃可调，常用温度:60-100℃，空载恒温30分钟60-100℃±10℃（不含进出料段）。
温控系统:触摸屏（2个）+PLC操作系统，温度?？槠髋浜蟂CR控制加热, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准，预留输出/输入IO点各2个。
加热功率:红外线烘干隧道炉采用红外线电热板加热，升温状态约:18KW，上下两层加热。
升温速率:空炉常温～100℃约需时间15分钟。
设备节拍:4S/片
输送网带:特弗龙网格带4*4MM+硅胶防跑含导条。
输送动力:雷赛步进电机速度可调。
搬运机构:X/Y轴皮带模组+雷赛步进电机4套，Z轴气缸+吸盘2套，下料检测光电6套。
安全保护:超温停止加热并警报装置、马达、电热过电流?；?、控制回路短路及过载?；?、漏电断路器、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘?；ふ?，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。
培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起40个工作日出货，安装调试时间为货到工厂5天。
东莞新铧烘烤设备厂家生产:红外线烘干隧道炉,红外线隧道炉,IR烘干隧道炉,烘干隧道炉,IR隧道炉,红外烘干生产线,隧道炉,热风隧道炉,精密热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温?；?安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较??； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛?；?达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
