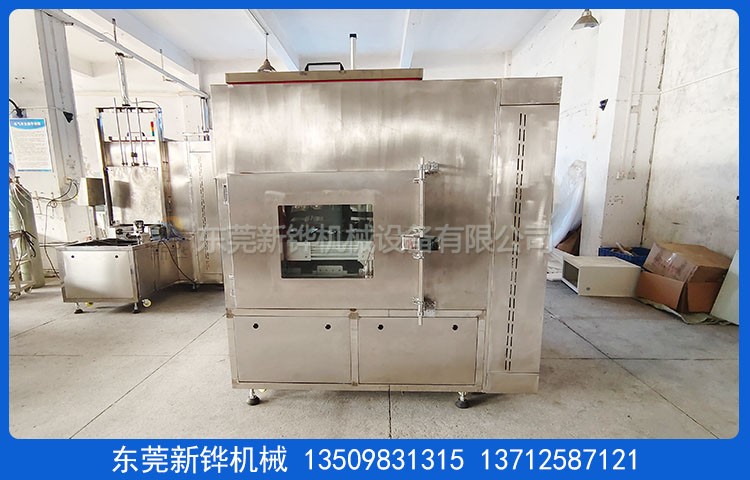

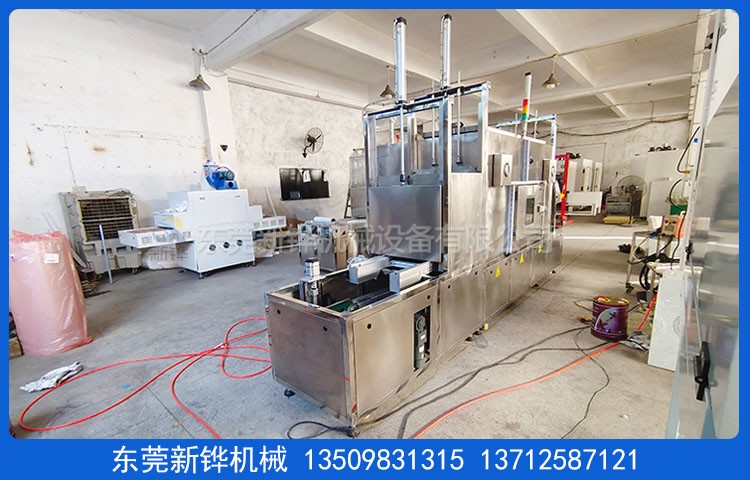

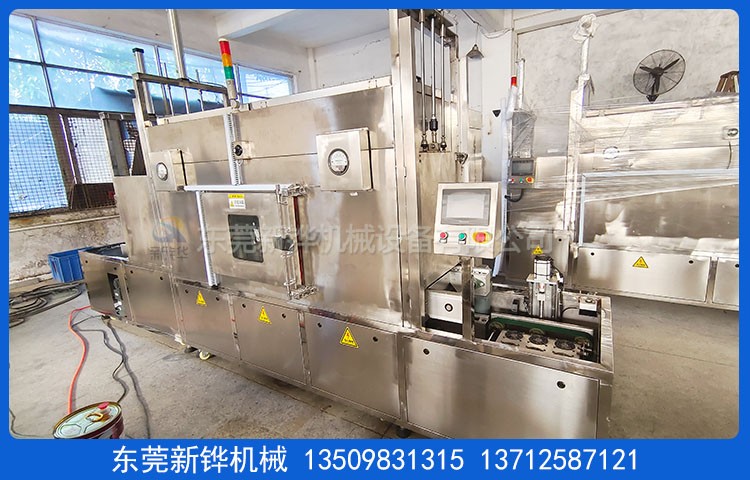

设备名称:镀膜加热炉
设备型号:XHSOT-1.7-03
机台电源:AC380V 3φ 50HZ 13KW
设备尺寸:长2700 × 宽1000 × 高2200mm（以实物为准）
烘烤尺寸:长1000 × 宽640 × 高100mm
机台结构:入料口高度:100mm，进料段:350mm，烘烤段:1000mm，冷却段:1000mm，出料段:350mm
机台定位:治具面距离地面980±20mm，安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。
机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。
机台颜色:镀膜加热炉经防锈处理后静电高温粉体涂装，客户指定颜色。
保温材料:白色硅酸铝保温，保温层厚度100-120mm。
门密封条:?20mm耐高硅胶双密封条密封处理，美观无污染。
温度范围:常用温度:150℃，最高温度:常温～MAX180℃可调。
温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。
运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。
进排风口:进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。
加热功率:镀膜加热炉采用不锈钢电热管，加热功率:9KW。
升温速率:空炉常温～150±10℃℃约需时间20分钟。
型材机罩:欧标铝型材40*40*1.8mm+5.0亚克力。
冷却温度:产品150℃冷却到28℃。
冷却方式:顶部进风安装导向高速风扇+排热抽风风机。
输送链板:弯板链条+铝板L390mm*W38mm*H15mm+承放治具板+固定销钉，上/下料定位+光电检测产品，前后安装二次定位装置，机械手放/取料。
输送动力:松下A6带安全插伺服+减速电机速度可调。
安全?；?/span>:马达、过电流保护、控制回路短路及过载?；ぁ⒙┑缍下菲?、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘?；ふ郑Ｏ沾μ芯颈晔叮绻穹阑さ燃?/span>IP54。
使用条件:主电源采用AC 220V/380V/50Hz三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。
售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。
培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金确定图纸30天出货。
东莞新铧烘烤设备厂家生产:镀膜加热炉,管状镀膜加热炉,镀膜加热隧道炉,离子镀膜加热炉,加热隧道炉,加热烘烤隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温?；?安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较??； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
