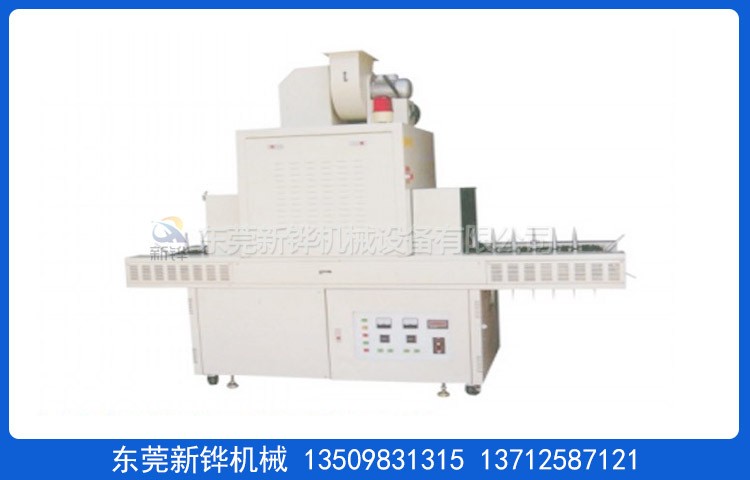

设备名称:立体照射型UV机
机器型号:XHUV-502+202（立体五面）
机台电源:AC380V 50HZ 18KVA
输送尺寸:长2440×宽1220×高2350mm（以实物为准）
机台结构:入料口高度:0-400mm,输送高度:850±50mm,有效照射宽度:600mm,输送速度:3~12m/min
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
检修方式:UV固化室两侧为活动门.
外箱材质:T1.4mm 厚SS41#冷轧钢板+镀锌板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:立体照射型UV机经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
点灯光源:侧灯2支+顶灯蓝天紫外线灯管,波长为:365nm
控制电源:可无极调光电子电源内置点灯计时 .
反射灯罩:铝合金反射罩+不锈钢外灯罩 .
点灯控制:单段强光控制配点灯累计时器.
进风方式:固化室两侧为闭式百叶进风.
排风方式:顶部750W离心风分3排抽灯罩热风,机身两侧风扇排风.
输送网带:立体照射型UV机网带宽890mm不锈钢网带,铁氟龙网带.
输送电机:250W调速电机配合电子调速器.
安全保护:漏电断路器,电源逆向防止器,超温警报装置,马达,电热过电流保护等…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘?；ふ?危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54
供电电源:主电源采用AC 220V/380V/50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
售后服务:设备自送货之日起质保期为1年（灯管保固1000小时）,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
东莞新铧光固化设备厂家生产:立体照射型UV机,立体UV机,UV照射机,立体UV固化机,多角度UV机,立体式UV照射机,UV固化机,UV改质机,UV灯,瓶类立体,UV固化机,UV固化灯,电晕处理机,UV固化灯管,UV光固化等高效节能的设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温?；?安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛?；?达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
