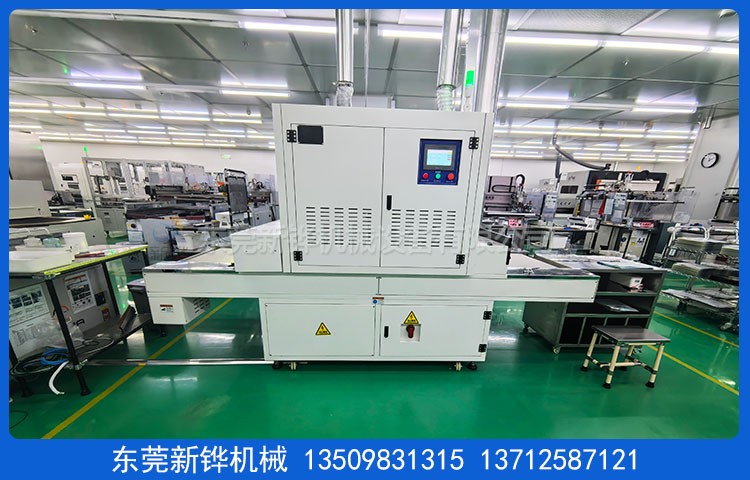

设备名称:PC薄膜UV固化机
设备型号:XHUV-1202
设备电源:AC380V 3φ 50HZ 28KVA
光固尺寸:长1000×宽960×高150mm
外形尺寸:长3200×宽1200×高1850mm（以实物为准）
机台结构:入料口:10-50mm；进料段:750mm；遮光罩:250mm(可调节板）；光固段:2*500mm（2支灯管）；冷却罩:200mm(中间段）；遮光罩:250mm(可调节板）；出料段:750mm。
外箱材质:SS41＃1.2mm冷轧钢板焊接加工。
机台颜色:PC薄膜UV固化机经防锈后静电高温粉体涂装，整机皱纹白色。
UV光源:UV灯管:2支*12KW汞灯，有效发光:800mm,总长:900mnm。
UV灯罩:铝合金反射罩+不锈钢外灯罩+光学隔热镜片。
UV电源:2组无级电子电源单独调光控制能量。
照射距离:UV灯罩照射距离手动调节，调节高度50-100mm。
控制方式:触摸屏+PLC可编程控制器，参数设定:点灯、电流、送风、抽风、温度、速度等人机界面操作。
排风方式:高速离心风机排风配排风调节阀。
底部吸风:负压风机底部吸风防止片材被风吹动。
UV室:两侧安装闭式回风百叶侧面进风。
输送网带:PC薄膜UV固化机输送宽900mm2*2mm内径网格咖啡色铁弗龙网带。
输送速度:1~10m/min任意调节。
输送动力:调速电机配合电子调速器,附数字式LED速度表显示。
安全保护:超温警报装置，马达、电热过电流保护，控制回路短路及过载保护。
漏电断路器、电源逆向防止器、三色指示灯合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。
售后服务:设备自送货之日起质保期为1年,灯管保固1000H；质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起75个工作日内完成；安装调试时间为货到工厂之日 2 个工作日内完成。
东莞新铧光固化设备厂家生产:PC薄膜UV固化机,薄膜UV固化炉,PC薄膜UV固化设备,聚碳酸酯薄膜UV固化炉,PC薄膜UV固化炉,紫外线固化生产线,UV固化机,UV机,UV改质机,UV灯,UV固化灯,电晕处理机,UV固化灯管,UV光固化等高效节能的设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
